Đây là đồ án mình mới làm thấy nó chạy ổn định nên up lên chia sẽ cho các bạn tham khảo, mạch mình dùng 6 con CD 40110 và ULN 2803 để hiển thị giờ, phút, giây. Khối xung 1Hz mình dùng CD 4060 & thạch anh đồng hồ 32.768; mình đã dùng hơn một tuần mà vẫn chạy đúng như RTC. Mình tích hợp phần điều khiển từ xa và phần backup phòng khi mất điện, các bạn down về làm thử nha.
+ Mạch điều khiển:
+ Mạch hiể thị:
Mấy cái jump các bạn mua dây đồng cách điện và hàn sau board hiển thị nha.

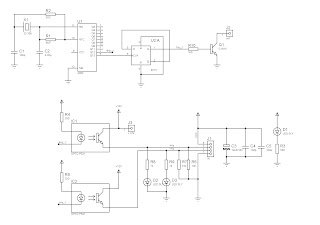

+ Mạch tạo xụng 1Hz:
Phần phát của điều khiển từ xa các bạn lấy trong mạch đồng hồ tron 60 led nha.
Cậu giới thiệu thêm phần kích tranzitor cho led,3 led bạn mắc với tran gì và mắc kích như nào,âm hay dương,để mọi người dễ thực hiện,thân
ReplyDeleteMạch này mình không dùng tran mà dùng IC đệm đảo và cách mắc dương chung, ba con một trở
