Đồng hồ số tròn 60 LED viền

Mạch đồng hồ số mình dùng 4 con 595 để hiển thị giờ, phút; 6 con 595 để hiển thị viển 60 LED. Mạch chạy rất ổn định, có điều khiển từ xa nữa; các bạn download về làm thử nha.

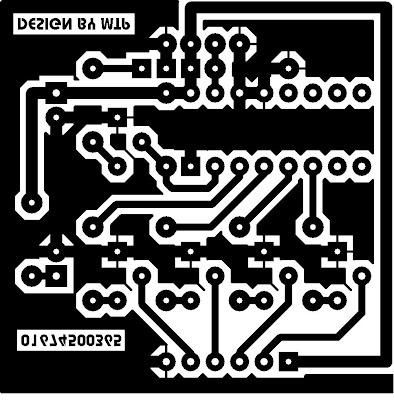

Mạch điều khiển:


Mạch viền 60 LED:



Mạch điều khiển từ xa:
Mạch phát:


Cái đế pin Cmos các bạn hàn mặt sau nha.


Mạch thu:



Dùng cổng đảo:








Các bạn down về làm một cái để xem giờ. Có gì thắc mắc các bạn cứ hỏi, chúc thành công!
